芒市高低压配电柜

高低压配电柜概述

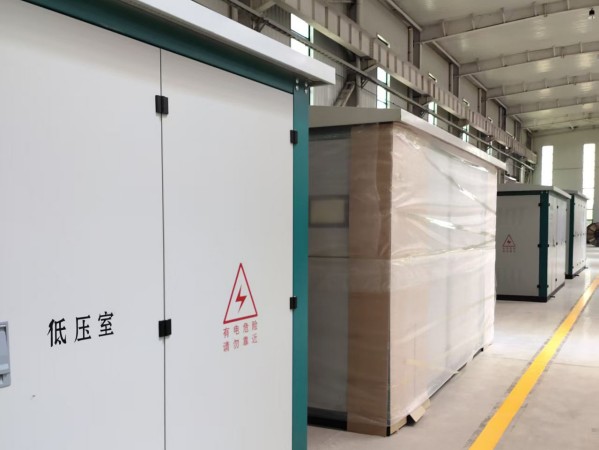

高低压配电柜是电力系统中用于接收和分配电能的成套装置，广泛应用于发电厂、变电站、工矿企业、高层建筑等场所。其主要功能包括控制、保护、监测和转换电力回路，确保电力系统安全、稳定、高效运行。根据电压等级的不同，配电柜分为高压配电柜（通常指额定电压3kV及以上）和低压配电柜（额定电压1kV及以下）。

主要特点

• 结构紧凑：采用标准化、模块化设计，占用空间小，便于安装和维护。

• 安全可靠：配备完善的联锁机构、接地开关、避雷器及继电保护装置，有效防止误操作和故障扩大。

• 智能化程度高：支持远程监控、数据采集、故障诊断等功能，可与智能电网系统无缝对接。

• 环境适应性强：外壳防护等级高（如IP4X、IP54），可适用于高温、潮湿、粉尘等恶劣环境。

• 扩展灵活：可依据实际需求增减回路，支持多种进出线方式（电缆、母线桥、架空线等）。

主要用途

• 电能分配：将主变压器输出的电能分配到各用电单元，实现分级供电。

• 线路保护：通过断路器、熔断器、继电保护装置等，对过载、短路、欠压、接地等故障提供瞬时或延时保护。

• 控制与监测：实现电气设备的本地/远程控制，并对电流、电压、功率、功率因数等参数进行实时监测。

• 提高供电连续性：通过双电源切换、自动重合闸等功能，降低停电时间，保障关键负荷供电。

规格参数

类型与应用场景

• 固定式高压开关柜（如XGN型）：通常用于中小型变电站或空间有限的场所，结构简单，造价较低。

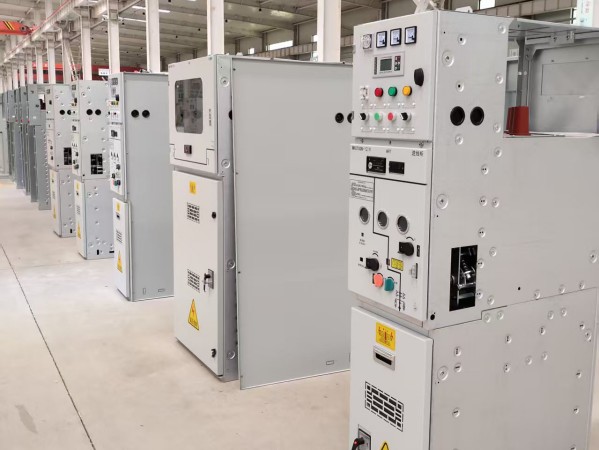

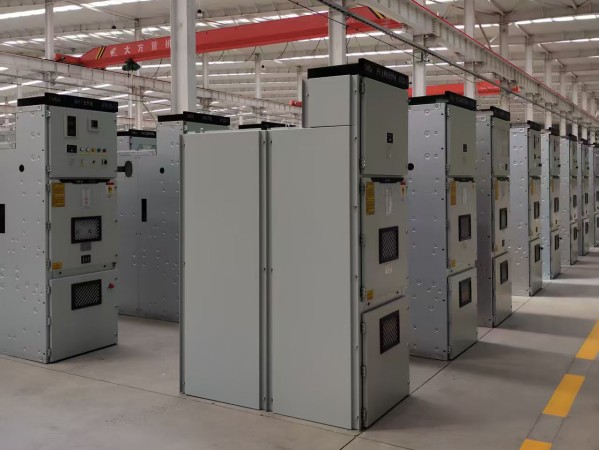

• 手车式高压开关柜（如KYN型）：主开关元件可抽出，便于检修和更换，适用于对供电可靠性要求较高的场所。

• 抽屉式低压配电柜（如MNS、GCK型）：各功能单元为抽屉结构，互换性好，适用于频繁操作、回路较多的工厂或高层建筑。

• 固定分隔式低压配电柜（如GGD型）：内部用隔板分隔成不同功能区，结构简单，维护方便，广泛用于各类低压配电系统。

选型注意事项

• 电压等级与系统容量：必须与前端供电及后端负载的电压和容量匹配。

• 短路容量：应满足系统最大短路电流下的动、热稳定要求。

• 使用环境：考虑温度、湿度、腐蚀性气体、粉尘等，选择合适防护等级和材质。

• 智能化需求：如需远程监控或集成于智能电网，应选择带智能终端或通信接口的柜型。

• 未来扩展：预留一定数量的备用回路和空间，便于后期增容。

安装与维护要点

• 安装前应检查柜体及元器件完好，绝缘电阻符合规范（高压柜一般≥1000MΩ，低压柜≥0.5MΩ）。

• 基础槽钢应水平、牢固，接地可靠，柜体与基础间采用螺栓固定。

• 电缆连接必须紧固，相序正确，接线端部应有防松标记。

• 投运前需进行绝缘耐压试验、操作机构试验、继电保护整定校验等。

• 日常维护：定期清理柜内灰尘，检查母线连接点温度，测试断路器操作机构灵活性，更新试验报告。

相关标准

• GB/T 3906-2020《3.6kV~40.5kV交流金属封闭开关设备和控制设备》

• GB 7251.1-2013《低压成套开关设备和控制设备 第1部分：总则》

• DL/T 404-2018《户内高压开关柜订货技术条件》

• IEC 62271-200（高压开关柜）

• IEC 61439-1/2（低压成套开关设备）

高低压配电柜作为电力系统的关键节点，其性能和质量直接影响供电安全与效率。在工程设计、选型、安装及运维过程中，应严格遵循相关标准与规范，结合实际工况，合理配置，确保系统长期稳定运行。
